Подшипник 1006096

Подшипник 1006096 — размеры и характеристики

Подшипник 1006096 — шариковый радиально-упорный однорядный подшипник размером 6×15×5 мм. Конструкция разъёмная, со съёмным наружным кольцом, номинальный угол контакта составляет 12°.

Подшипник предназначен для узлов, в которых радиальная нагрузка действует одновременно с осевой составляющей. При подборе важно учитывать не только размеры, но также направление осевой нагрузки, посадку колец, частоту вращения и конструкцию опоры.

• Обозначение: 1006096;
• Тип: шариковый радиально-упорный однорядный;
• Конструкция: разъёмная;
• Наружное кольцо: съёмное;

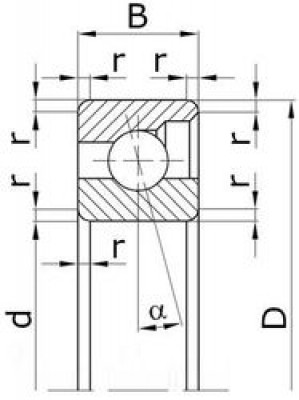

• Внутренний диаметр d: 6 мм;
• Наружный диаметр D: 15 мм;
• Ширина B: 5 мм;
• Размер: 6×15×5 мм;
• Угол контакта α: 12°;
• Монтажная фаска r: 0,4 мм;
• Масса: около 0,004 кг.

Конструкция подшипника 1006096

1006096 относится к шариковым радиально-упорным подшипникам. В отличие от обычного шарикового радиального подшипника, его дорожки качения сформированы так, чтобы линия действия нагрузки проходила под определённым углом к радиальной плоскости.

Для модели 1006096 номинальный угол контакта составляет 12°. Такая конструкция позволяет воспринимать радиальную нагрузку одновременно с осевой нагрузкой определённого направления.

Съёмное наружное кольцо делает подшипник разъёмным. Это позволяет раздельно устанавливать части подшипника, однако при сборке необходимо сохранять правильную ориентацию колец и учитывать направление действия осевой силы.

Грузоподъёмность подшипника 1006096

Для типоразмера 1006096 в ГОСТ 831-75 приведены следующие значения грузоподъёмности:

• динамическая грузоподъёмность C: 1400 Н;
• статическая грузоподъёмность C0: 545 Н.

Эти значения позволяют оценивать подшипник не только по геометрическим размерам 6×15×5 мм, но и по способности работать под нагрузкой. Для реального расчёта дополнительно учитываются обороты, продолжительность работы, характер нагрузки, смазка и требуемый ресурс.

1006096 и 1006095 — в чём отличие

Подшипники 1006096 и 1006095 относятся к одной группе малогабаритных радиально-упорных подшипников, но имеют разные размеры и нагрузочные характеристики.

1006095: размер 5×13×4 мм, динамическая грузоподъёмность 895 Н, статическая — 336 Н.

1006096: размер 6×15×5 мм, динамическая грузоподъёмность 1400 Н, статическая — 545 Н.

Поэтому 1006096 нельзя считать прямой заменой 1006095. Несмотря на одинаковый принцип конструкции и угол контакта, у них отличаются посадочные размеры и грузоподъёмность.

Особенности подбора подшипника 1006096

При замене необходимо сверять полное обозначение и конструкцию исходного изделия. Совпадение одного внутреннего диаметра недостаточно для взаимозаменяемости.

Проверяют:

• внутренний диаметр 6 мм;
• наружный диаметр 15 мм;
• ширину 5 мм;
• угол контакта 12°;
• разъёмную конструкцию;
• съёмное наружное кольцо;
• класс точности;
• исполнение сепаратора;
• направление осевой нагрузки;
• грузоподъёмность;
• частоту вращения;
• посадки на вал и в корпус.

Применение подшипника 1006096

Компактный размер 6×15×5 мм позволяет использовать подшипник 1006096 в малогабаритных вращающихся узлах, где необходимо одновременно воспринимать радиальную и осевую нагрузки.

Точное применение определяется конструкторской документацией оборудования. Подбирать подшипник только по размеру 6×15×5 мм без проверки типа и угла контакта не рекомендуется.

Для определения назначения конкретного типоразмера используйте статью «Применяемость подшипников».

Как подобрать аналог подшипника 1006096

При поиске российского или импортного аналога 1006096 сравнивают не только размеры, но и внутреннюю конструкцию.

Необходимо проверить:

• размеры d × D × B = 6×15×5 мм;
• радиально-упорную однорядную конструкцию;
• угол контакта;
• разъёмность;
• исполнение наружного кольца;
• динамическую и статическую грузоподъёмность;
• класс точности;
• сепаратор;
• предельную частоту вращения;
• условия смазывания.

Если маркировка исходного изделия повреждена, можно использовать подбор подшипника по размерам, но для окончательной замены конструкцию всё равно необходимо подтвердить.

Купить подшипник 1006096

Компания «Первый Подшипник Групп» поставляет подшипник 1006096 размером 6×15×5 мм для промышленных предприятий, производств, ремонтных организаций и отделов снабжения.

Для расчёта цены укажите обозначение 1006096, необходимое количество, требования к производителю и классу точности. При необходимости можно проверить наличие российского исполнения или подобрать импортный аналог по техническим характеристикам.

ГОСТы для подшипника 1006096

При подборе и проверке подшипника 1006096 используются стандарты на конструкцию, обозначение и общие технические требования.

• ГОСТ 831-75 — шариковые радиально-упорные однорядные подшипники — типы, основные размеры, конструктивные исполнения и грузоподъёмность.
• ГОСТ 520-2011 — подшипники качения. Общие технические условия — требования к точности, контролю, маркировке, изготовлению и качеству подшипников.
• ГОСТ 3189-2024 — система условных обозначений подшипников — правила расшифровки основного обозначения и дополнительных индексов.

Похожие и соседние подшипники

• Подшипник 1006095 — соседний типоразмер 5×13×4 мм.
• Подшипник 1006095 Е — исполнение соседнего типоразмера с дополнительным индексом Е.
• Все шариковые радиально-упорные подшипники.

Важно: соседние типоразмеры указаны для навигации по каталогу. Они не являются прямыми аналогами 1006096 без проверки размеров, конструкции, угла контакта и условий работы.
