Подшипник 1006096 Е

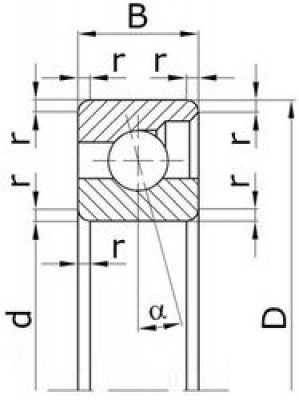

Подшипник 1006096 Е — размеры и характеристики

Подшипник 1006096 Е — шариковый радиально-упорный однорядный подшипник размером 6×15×5 мм. Конструкция разъёмная, со съёмным наружным кольцом. Номинальный угол контакта составляет 12°.

Подшипник относится к малогабаритным радиально-упорным конструкциям и предназначен для подшипниковых узлов, в которых одновременно действуют радиальная и осевая нагрузки. Дополнительное обозначение Е указывает на специальное исполнение сепаратора и является важной частью полного обозначения.

• Обозначение: 1006096 Е;
• Тип: шариковый радиально-упорный однорядный;
• Конструкция: разъёмная;
• Наружное кольцо: съёмное;
• Внутренний диаметр d: 6 мм;
• Наружный диаметр D: 15 мм;
• Ширина B: 5 мм;
• Размер подшипника: 6×15×5 мм;
• Угол контакта: 12°;
• Масса: около 0,004 кг;
• Производитель, указанный для позиции: ГПЗ-5;
• Особенность: исполнение Е по сепаратору.

Что означает буква Е в подшипнике 1006096 Е

Буква Е является дополнительным знаком в полном обозначении подшипника. Согласно действующей системе условных обозначений подшипников, знак Е применяется для обозначения массивного сепаратора из текстолита, полиамида или пластмассы.

Поэтому при заказе следует передавать обозначение именно как 1006096 Е, а не сокращать его до 1006096.

При этом сама буква Е не определяет однозначно конкретный материал сепаратора. Если для оборудования принципиально необходим именно полиамидный, текстолитовый или другой вариант, материал следует подтверждать по паспорту, ТУ или документации конкретного производителя.

Подробнее о различиях материалов смотрите в статье «Сепаратор подшипника: виды, материалы и какой лучше выбрать».

Конструкция подшипника 1006096 Е

1006096 Е относится к категории шариковых радиально-упорных подшипников.

В отличие от обычного радиального шарикоподшипника, дорожки качения радиально-упорной конструкции расположены таким образом, чтобы контактная нагрузка проходила под углом к радиальной плоскости. Благодаря этому подшипник способен воспринимать сочетание радиальной и осевой нагрузки.

У модели 1006096 Е номинальный угол контакта составляет 12°. Разъёмная конструкция со съёмным наружным кольцом позволяет устанавливать элементы подшипника раздельно, но требует правильной ориентации при сборке.

1006096 Е и 1006096 — в чём отличие

Подшипник 1006096 Е имеет те же основные присоединительные размеры 6×15×5 мм, что и базовый подшипник 1006096.

Основное различие заключается в дополнительном исполнении, обозначенном буквой Е. Оно относится к материалу массивного сепаратора.

Поэтому одинаковые размеры ещё не означают, что исполнения 1006096 и 1006096 Е следует без проверки заменять друг на друга. При подборе необходимо учитывать требования оборудования к сепаратору, скорости, температуре, смазке и рабочему режиму.

Почему материал сепаратора важен

Сепаратор разделяет шарики, удерживает их на заданном расстоянии и направляет движение внутри подшипника. Его материал влияет на массу вращающихся деталей, трение, допустимый температурный режим, шум и работу при высоких скоростях.

Полимерные и текстолитовые конструкции могут иметь преимущества по массе и характеристикам скольжения, однако их эксплуатационные ограничения зависят от конкретного материала.

Поэтому нельзя делать вывод, что исполнение Е автоматически является «быстроходным», «усиленным» или «высокотемпературным». Эти параметры проверяются отдельно.

Применение подшипника 1006096 Е

Размер 6×15×5 мм позволяет применять 1006096 Е в компактных подшипниковых узлах, где требуется небольшая монтажная высота и способность воспринимать комбинированную нагрузку.

Конкретную применяемость следует определять по документации механизма, поскольку один типоразмер может использоваться в разных приборах, приводах и специализированном промышленном оборудовании.

Для проверки назначения и режима работы смотрите статью «Применяемость подшипников».

Как подобрать аналог подшипника 1006096 Е

При подборе российского или импортного аналога необходимо сравнивать не только размеры 6×15×5 мм.

Нужно проверить:

• шариковую радиально-упорную конструкцию;
• размеры d × D × B;
• угол контакта;
• разъёмное исполнение;
• съёмное наружное кольцо;
• материал и конструкцию сепаратора;
• класс точности;
• грузоподъёмность;
• допустимые обороты;
• температурный режим;
• смазку;
• посадки на вал и в корпус.

Особенно важно сохранить индекс Е в заявке. Если искать только 1006096, поставщик может предложить базовое исполнение с другим сепаратором.

Подшипник 1006096 Е ГПЗ-5

Для текущей позиции в каталоге указан производитель ГПЗ-5. При заказе конкретного завода рекомендуется отдельно указывать требование к производителю, поскольку под одним обозначением на рынке могут встречаться изделия разных изготовителей и годов выпуска.

Если требуется именно 1006096 Е производства ГПЗ-5, это лучше зафиксировать в заявке и коммерческом предложении.

Купить подшипник 1006096 Е

Компания «Первый Подшипник Групп» поставляет подшипник 1006096 Е размером 6×15×5 мм для промышленных предприятий, ремонтных организаций, производств и отделов снабжения.

Для расчёта стоимости укажите полное обозначение 1006096 Е, необходимое количество, требования к производителю и документации. При необходимости можно проверить возможность поставки российского исполнения или подобрать импортный аналог по техническим характеристикам.

ГОСТы для подшипника 1006096 Е

Для проверки конструкции, маркировки и исполнения подшипника 1006096 Е полезны профильные стандарты:

• ГОСТ 831-75 — шариковые радиально-упорные однорядные подшипники — типы и основные размеры радиально-упорных однорядных подшипников.
• ГОСТ 3189-2024 — система условных обозначений подшипников — позволяет расшифровывать основное обозначение и дополнительные знаки, включая материал массивного сепаратора.
• ГОСТ 520-2011 — подшипники качения. Общие технические условия — требования к точности, контролю, маркировке и качеству изготовления.

Похожие и соседние подшипники

• Подшипник 1006096 — базовое исполнение размером 6×15×5 мм.
• Подшипник 1006095 Е — соседний типоразмер исполнения Е размером 5×13×4 мм.
• Подшипник 1006095 — соседний базовый типоразмер 5×13×4 мм.
• Все шариковые радиально-упорные подшипники.

Важно: соседние позиции приведены для навигации. Они не являются прямыми аналогами 1006096 Е без проверки размеров, угла контакта, сепаратора, точности и рабочих условий.
