Подшипник 1006099

Подшипник 1006099 — размеры и характеристики

Подшипник 1006099 — шариковый радиально-упорный однорядный подшипник размером 9×20×6 мм. Конструкция разъёмная, со съёмным наружным кольцом. Номинальный угол контакта составляет 12°.

Подшипник используется в компактных опорах, где одновременно присутствует радиальная и осевая составляющая нагрузки. При замене важно учитывать не только посадочные размеры, но и радиально-упорную конструкцию, направление осевой нагрузки, угол контакта и исполнение сепаратора.

• Обозначение: 1006099;
• Тип: шариковый радиально-упорный однорядный;
• Конструкция: разъёмная;
• Наружное кольцо: съёмное;
• Внутренний диаметр d: 9 мм;
• Наружный диаметр D: 20 мм;
• Ширина B: 6 мм;
• Размер: 9×20×6 мм;
• Угол контакта α: 12°;
• Монтажная фаска r: 0,5 мм;
• Масса: около 0,008 кг.

Конструкция подшипника 1006099

1006099 относится к категории шариковых радиально-упорных подшипников.

У радиально-упорной конструкции дорожки качения расположены таким образом, чтобы линия действия нагрузки проходила под углом к радиальной плоскости. Для подшипника 1006099 номинальный угол контакта составляет 12°.

Такая схема позволяет воспринимать радиальную нагрузку совместно с осевой нагрузкой определённого направления. Поэтому 1006099 нельзя автоматически заменять обычным радиальным подшипником даже при совпадении размеров.

Съёмное наружное кольцо подшипника 1006099

Одна из важных особенностей 1006099 — разъёмная конструкция со съёмным наружным кольцом. Наружное кольцо может устанавливаться отдельно от внутренней части подшипника с шариками и сепаратором.

Это удобно для некоторых компактных механизмов и сложных монтажных схем, однако при сборке необходимо соблюдать правильную ориентацию элементов подшипника.

Нельзя произвольно переставлять кольца между разными комплектами или менять положение подшипника относительно направления осевой нагрузки.

Какие нагрузки воспринимает подшипник 1006099

Подшипник 1006099 предназначен прежде всего для комбинированной нагрузки, когда радиальная сила действует одновременно с осевой.

При подборе необходимо учитывать:

• величину радиальной нагрузки;
• осевую составляющую;
• направление осевой нагрузки;
• обороты вала;
• продолжительность работы;
• температуру;
• смазку;
• класс точности;
• материал сепаратора;
• посадки на вал и в корпус.

Если необходимо определить, подходит ли подшипник для конкретного промышленного узла, используйте материал «Применяемость подшипников».

1006099 и 1006098 — в чём отличие

Ближайший предыдущий типоразмер — подшипник 1006098.

1006098: 8×19×6 мм.

1006099: 9×20×6 мм.

Ширина у обоих подшипников составляет 6 мм, но у 1006099 внутренний диаметр увеличен с 8 до 9 мм, а наружный — с 19 до 20 мм.

Поэтому даже минимальное различие в размерах делает эти позиции невзаимозаменяемыми без изменения посадочных мест.

1006099 — типоразмер с отверстием 9 мм

Размер 9×20×6 мм достаточно специфичен. При ремонте это полезный идентификационный признак, особенно если маркировка старого подшипника частично повреждена.

Однако одного совпадения размеров недостаточно. Подшипник 1006099 необходимо дополнительно идентифицировать как радиально-упорный однорядный разъёмный подшипник с углом контакта 12°.

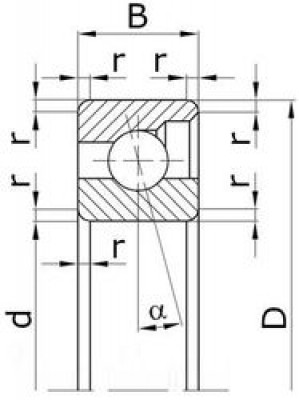

Как измерить подшипник 1006099

Основные контрольные размеры:

• d = 9 мм — внутренний диаметр;
• D = 20 мм — наружный диаметр;
• B = 6 мм — ширина.

Если номер неизвестен, измерение позволяет сузить поиск, после чего необходимо проверить тип конструкции.

Подробнее смотрите статью «Как правильно измерить подшипник и подобрать аналог».

Посадка подшипника 1006099

Для нормальной работы важно состояние посадочных поверхностей вала и корпуса. Изношенная или слишком свободная посадка может привести к провороту кольца, нагреву и быстрому выходу нового подшипника из строя.

При монтаже проверяют:

• диаметр вала;
• диаметр отверстия корпуса;
• овальность;
• конусность;
• состояние заплечиков;
• следы проворота старого кольца;
• соосность опор.

Подробнее: «Место подшипника и посадочное место».

Сепаратор подшипника 1006099

При заказе важно учитывать полное обозначение подшипника. Если после номера присутствуют дополнительные буквенные или цифровые индексы, они могут указывать на особое исполнение, материал сепаратора, точность или другие параметры.

Материал сепаратора влияет на допустимую скорость, температуру, массу и работу подшипника при ускорениях.

Подробнее смотрите статью «Сепаратор подшипника: виды, материалы и какой лучше выбрать».

Применение подшипника 1006099

Компактный размер 9×20×6 мм позволяет применять 1006099 в малогабаритных вращающихся механизмах, где необходима радиально-упорная схема восприятия нагрузки.

При этом неправильно привязывать номер 1006099 к одной универсальной машине или отрасли. Конкретное применение определяется документацией оборудования, посадочными размерами, оборотами и нагрузкой.

Как подобрать аналог подшипника 1006099

Для подбора российского или импортного аналога необходимо сравнить:

• внутренний диаметр 9 мм;
• наружный диаметр 20 мм;
• ширину 6 мм;
• шариковую радиально-упорную конструкцию;
• однорядное исполнение;
• угол контакта 12°;
• разъёмную конструкцию;
• съёмное наружное кольцо;
• сепаратор;
• класс точности;
• допустимые обороты;
• грузоподъёмность;
• температурный режим;
• смазку.

Подшипник размером 9×20×6 мм другого конструктивного типа не является автоматическим аналогом 1006099.

Как правильно заказать подшипник 1006099

Для точного расчёта желательно указать:

• обозначение 1006099;
• количество;
• требуемого производителя, если это принципиально;
• класс точности;
• дополнительные индексы исходного подшипника;
• требования к документам;
• допустимость импортного аналога.

Если маркировка отличается от простого «1006099», желательно передать её полностью или прислать фотографию.

Купить подшипник 1006099

Компания «Первый Подшипник Групп» поставляет подшипник 1006099 размером 9×20×6 мм для промышленных предприятий, производств, ремонтных организаций и отделов снабжения.

Для получения цены направьте обозначение 1006099, необходимое количество и требования к исполнению. При необходимости можно проверить российское производство или подобрать импортный аналог по размерам и конструкции.

ГОСТы для подшипника 1006099

При подборе, монтаже и расшифровке подшипника 1006099 полезны профильные стандарты:

• ГОСТ 831-75 — шариковые радиально-упорные однорядные подшипники — типы и основные размеры радиально-упорных шариковых подшипников.
• ГОСТ 520-2011 — подшипники качения. Общие технические условия — требования к точности, контролю, маркировке и качеству подшипников.
• ГОСТ 3189-2024 — система условных обозначений подшипников — используется для расшифровки основного номера и дополнительных знаков.
• ГОСТ 3325-85 — посадки под подшипники — требования к посадочным поверхностям валов и корпусов.

Похожие и соседние подшипники

• Подшипник 1006098 — предыдущий типоразмер 8×19×6 мм.
• Подшипник 1006097 — типоразмер 7×17×5 мм.
• Все шариковые радиально-упорные подшипники.

Важно: соседние позиции приведены для навигации по серии. Они не являются прямыми аналогами 1006099 без проверки размеров, конструкции, угла контакта и условий эксплуатации.
