Подшипник 1006097 — размеры и характеристики

Подшипник 1006097 — шариковый радиально-упорный однорядный подшипник размером 7×17×5 мм. Конструкция разъёмная, со съёмным наружным кольцом. Номинальный угол контакта составляет 12°.

Подшипник предназначен для компактных опор, где вместе с радиальной нагрузкой действует осевая составляющая. В отличие от обычного радиального шарикового подшипника, конструкция 1006097 позволяет воспринимать комбинированную нагрузку, однако направление осевой силы и схема установки должны соответствовать конструкции узла.

• Обозначение: 1006097;
• Тип: шариковый радиально-упорный однорядный;
• Конструкция: разъёмная;
• Наружное кольцо: съёмное;

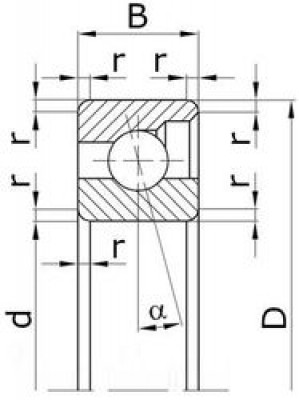

• Внутренний диаметр d: 7 мм;
• Наружный диаметр D: 17 мм;
• Ширина B: 5 мм;
• Размер подшипника: 7×17×5 мм;
• Угол контакта α: 12°;
• Монтажная фаска r: 0,5 мм;
• Масса: около 0,005 кг.

Конструкция подшипника 1006097

1006097 относится к категории шариковых радиально-упорных подшипников.

У радиально-упорного подшипника линия действия нагрузки проходит под углом к радиальной плоскости. Для 1006097 номинальный угол контакта составляет 12°. Благодаря этому опора может одновременно воспринимать радиальную и осевую нагрузку.

Отдельная особенность 1006097 — разъёмное исполнение со съёмным наружным кольцом. Наружное кольцо может монтироваться отдельно от внутреннего кольца с комплектом шариков, что удобно в определённых конструкциях оборудования.

При сборке разъёмного радиально-упорного подшипника необходимо сохранять правильную ориентацию его элементов. Нельзя произвольно разворачивать кольца или изменять положение подшипника относительно направления осевой нагрузки.

Какие нагрузки воспринимает подшипник 1006097

Подшипник 1006097 предназначен для работы с радиальной и осевой нагрузкой. В отличие от обычного радиального подшипника, наличие контактного угла позволяет использовать его в узлах, где вал должен фиксироваться не только в радиальном, но и в определённом осевом направлении.

При подборе необходимо учитывать:

• величину радиальной нагрузки;
• наличие осевой составляющей;
• направление осевой нагрузки;
• частоту вращения;
• продолжительность рабочего цикла;
• класс точности;
• посадки на вал и в корпус;
• смазку и температурный режим.

Если необходимо определить применимость подшипника для конкретного оборудования, используйте материал «Применяемость подшипников».

1006097 и 1006096 — в чём отличие

Подшипники 1006097 и 1006096 относятся к одной конструктивной группе, но имеют разные посадочные размеры.

1006096: 6×15×5 мм.

1006097: 7×17×5 мм.

У 1006097 внутренний диаметр увеличен до 7 мм, наружный — до 17 мм, при этом ширина остаётся 5 мм. Поэтому эти подшипники не взаимозаменяемы по посадочным размерам.

1006097 и 1006098 — в чём отличие

Следующий соседний типоразмер — 1006098 — имеет размеры 8×19×6 мм. Таким образом, серия последовательно увеличивается по внутреннему и наружному диаметру.

При ремонте нельзя выбирать соседний номер только потому, что он относится к той же серии. Вал, корпус и ширина посадочного места должны соответствовать конкретному типоразмеру.

Особенности разъёмного исполнения 1006097

Разъёмный радиально-упорный подшипник отличается от неразъёмного тем, что отдельные элементы могут устанавливаться независимо друг от друга. Это облегчает сборку некоторых компактных и труднодоступных узлов.

Но такое исполнение требует аккуратности:

• кольца должны относиться к одному комплекту подшипника;
• необходимо соблюдать ориентацию;
• посадочные поверхности должны быть чистыми;
• при монтаже нельзя передавать усилие через шарики;
• после сборки необходимо проверить свободное вращение и положение колец.

Если посадка уже изношена или кольцо проворачивалось, перед установкой нового изделия рекомендуем проверить материал «Место подшипника и посадочное место».

Сепаратор подшипника 1006097

При подборе аналога необходимо учитывать не только размеры, но и конструкцию сепаратора. Материал и исполнение сепаратора могут влиять на допустимую скорость, нагрев, шум и работу при ускорениях.

Если в полном обозначении исходного подшипника присутствуют дополнительные буквенные индексы, их необходимо сохранить при запросе поставщику.

Подробнее о материалах и конструкциях смотрите в статье «Сепаратор подшипника: виды и материалы».

Применение подшипника 1006097

Подшипник 1006097 имеет компактные размеры 7×17×5 мм и применяется в малогабаритных вращающихся узлах, для которых требуется радиально-упорная схема восприятия нагрузки.

Указывать конкретный перечень машин только по номеру 1006097 неправильно: одинаковый типоразмер может применяться в различных приборах, механизмах и специализированном промышленном оборудовании.

Для точного подбора желательно иметь обозначение из технической документации, чертёж узла или параметры нагрузки и оборотов.

Как подобрать аналог подшипника 1006097

При поиске российского или импортного аналога нужно проверить не только совпадение размеров 7×17×5 мм.

Сравнивают:

• тип конструкции — шариковый радиально-упорный;
• однорядное исполнение;
• размеры d × D × B = 7×17×5 мм;
• угол контакта 12°;
• разъёмную конструкцию;
• съёмное наружное кольцо;
• класс точности;
• исполнение сепаратора;
• допустимую скорость;
• рабочую нагрузку;
• температурный режим;
• способ смазывания.

Подшипник другого типа с теми же размерами нельзя автоматически считать заменой 1006097.

Как измерить подшипник 1006097

Если маркировка повреждена, контрольные размеры для этого типоразмера:

• d = 7 мм — отверстие внутреннего кольца;
• D = 17 мм — наружный диаметр;
• B = 5 мм — ширина.

Однако совпадение 7×17×5 мм подтверждает только геометрию. Для окончательного определения необходимо установить тип подшипника и его конструктивное исполнение.

Подробнее: как измерить подшипник и подобрать аналог.

Купить подшипник 1006097

Компания «Первый Подшипник Групп» поставляет подшипник 1006097 размером 7×17×5 мм для промышленных предприятий, производств, ремонтных организаций и отделов снабжения.

Для расчёта стоимости укажите обозначение 1006097, количество, требования к производителю, классу точности и документации. При необходимости можно проверить возможность подбора импортного аналога по размерам и конструкции.

ГОСТы для подшипника 1006097

Для проверки размеров, конструкции, маркировки и монтажа подшипника 1006097 полезны профильные стандарты:

• ГОСТ 831-75 — шариковые радиально-упорные однорядные подшипники — типы и основные размеры радиально-упорных подшипников.
• ГОСТ 520-2011 — подшипники качения. Общие технические условия — требования к точности, контролю, маркировке, упаковке и качеству изготовления.
• ГОСТ 3189-2024 — система условных обозначений подшипников — используется при расшифровке основного номера и дополнительных индексов.
• ГОСТ 3325-85 — посадки под подшипники — используется при проверке посадочных поверхностей вала и корпуса.

Похожие и соседние подшипники

• Подшипник 1006096 — соседний типоразмер 6×15×5 мм.
• Подшипник 1006096 Е — исполнение соседнего типоразмера с дополнительным индексом Е.
• Подшипник 1006098 — следующий размер в серии, 8×19×6 мм.
• Все шариковые радиально-упорные подшипники.

Важно: соседние размеры указаны для сравнения и навигации. Они не являются взаимозаменяемыми с 1006097 без проверки посадочных размеров и конструкции.
