Подшипник 1006900

Подшипник 1006900 — размеры и характеристики

Подшипник 1006900 — шариковый радиально-упорный однорядный подшипник размером 10×22×6 мм. Конструкция разъёмная, со съёмным наружным кольцом. Номинальный угол контакта составляет 12°.

Подшипник применяется в компактных вращающихся опорах, где радиальная нагрузка действует одновременно с осевой составляющей. При замене необходимо учитывать не только размеры 10×22×6 мм, но и тип конструкции, направление осевой нагрузки, угол контакта и полное исполнение подшипника.

• Обозначение: 1006900;
• Тип: шариковый радиально-упорный однорядный;
• Конструкция: разъёмная;
• Наружное кольцо: съёмное;

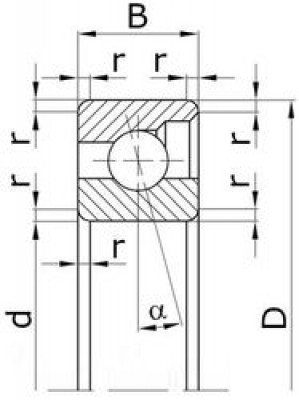

• Внутренний диаметр d: 10 мм;
• Наружный диаметр D: 22 мм;
• Ширина B: 6 мм;
• Размер: 10×22×6 мм;
• Угол контакта α: 12°;
• Монтажная фаска r: 0,5 мм;
• Масса: около 0,01 кг.

Конструкция подшипника 1006900

1006900 относится к категории шариковых радиально-упорных подшипников.

Геометрия дорожек качения отличается от обычного радиального шарикоподшипника. Линия действия нагрузки проходит под определённым углом к радиальной плоскости, благодаря чему подшипник способен воспринимать одновременно радиальную и осевую нагрузку.

Для типоразмера 1006900 номинальный угол контакта составляет 12°.

Ещё одна важная особенность — съёмное наружное кольцо. Такая конструкция является разъёмной и позволяет устанавливать отдельные элементы подшипника независимо друг от друга, если этого требует конструкция механизма.

Что означает угол контакта 12°

Угол контакта характеризует направление, по которому нагрузка передаётся через шарик от одного кольца к другому. Для подшипника 1006900 он составляет 12°.

Радиально-упорная конструкция позволяет воспринимать комбинированную нагрузку, однако величина допустимой осевой нагрузки зависит не только от угла контакта. Необходимо учитывать грузоподъёмность конкретного исполнения, обороты, точность, смазку и схему установки.

1006900 и 1006099 — в чём отличие

Предыдущий типоразмер в этой размерной последовательности — подшипник 1006099.

1006099: 9×20×6 мм.

1006900: 10×22×6 мм.

У подшипника 1006900 внутренний диаметр увеличен до 10 мм, наружный — до 22 мм. Ширина при этом остаётся 6 мм.

Несмотря на сходство конструкции и соседнее положение в размерной группе, подшипники не являются взаимозаменяемыми из-за разных посадочных диаметров.

Подшипник 1006900 размером 10×22×6 мм

Размер 10×22×6 мм — один из основных поисковых параметров для этой позиции:

• 10 мм — отверстие внутреннего кольца;
• 22 мм — наружный диаметр;
• 6 мм — ширина.

Если маркировка старого подшипника повреждена, эти размеры помогают сузить поиск. Однако одинаковый размер ещё не означает одинаковый тип подшипника.

Для точной идентификации необходимо подтвердить радиально-упорную конструкцию, угол контакта и разъёмное исполнение.

Какие нагрузки воспринимает подшипник 1006900

Подшипник рассчитан на работу при сочетании радиальной и осевой нагрузки. Осевую составляющую однорядный радиально-упорный подшипник воспринимает в определённом направлении, поэтому ориентация при монтаже имеет значение.

При подборе проверяют:

• радиальную нагрузку;
• осевую нагрузку;
• направление осевой силы;
• частоту вращения;
• режим работы;
• класс точности;
• конструкцию сепаратора;
• смазку;
• рабочую температуру;
• посадки колец.

Разъёмный подшипник 1006900

Разъёмная конструкция позволяет отделить наружное кольцо от внутренней части подшипника. Это может облегчать монтаж в узлах, где невозможно установить собранный подшипник целиком.

При сборке важно:

• не смешивать кольца разных комплектов;
• сохранять правильную ориентацию;
• не передавать монтажное усилие через шарики;
• проверять состояние посадочных поверхностей;
• не допускать перекоса наружного кольца;
• после монтажа проверить вращение узла.

Посадка подшипника 1006900

Даже правильно подобранный подшипник не обеспечит нормальную работу при изношенном валу или корпусе. Перед установкой нового 1006900 рекомендуется проверить диаметр, овальность и состояние посадочных поверхностей.

Если старое кольцо проворачивалось, появился люфт или на валу остались задиры, смотрите статью «Место подшипника и посадочное место».

Сепаратор подшипника 1006900

При заказе необходимо учитывать полное обозначение изделия. Дополнительные буквенные и цифровые индексы после номера 1006900 могут указывать на класс точности, материал или конструкцию сепаратора и другие особенности исполнения.

Поэтому при подборе аналога желательно передавать маркировку полностью, а не только базовый номер.

Подробнее о различиях сепараторов смотрите в статье «Сепаратор подшипника: виды, материалы и какой лучше выбрать».

Импортный аналог подшипника 1006900

Для размера 10×22×6 мм в импортной номенклатуре встречаются радиально-упорные подшипники семейства 71900. На текущей позиции в каталоге указан вариант 71900 CXGA/P4A.

Однако обозначение 71900 само по себе не подтверждает полной взаимозаменяемости. При подборе необходимо сверить:

• размер 10×22×6 мм;
• угол контакта;
• разъёмность конструкции;
• класс точности;
• внутренний зазор или преднатяг;
• сепаратор;
• допустимую частоту вращения;
• грузоподъёмность.

Поэтому импортный вариант лучше подбирать по полному техническому заданию, а не только по совпадению размеров.

Как подобрать аналог 1006900

Для подбора российского или импортного аналога необходимо сравнивать:

• d = 10 мм;
• D = 22 мм;
• B = 6 мм;
• тип — шариковый радиально-упорный;
• однорядное исполнение;
• угол контакта 12°;
• разъёмную конструкцию;
• съёмное наружное кольцо;
• класс точности;
• сепаратор;
• нагрузочную способность;
• допустимые обороты.

Подшипник другого типа размером 10×22×6 мм нельзя автоматически считать аналогом 1006900.

Как измерить подшипник 1006900

Для проверки типоразмера измеряют:

• внутренний диаметр — 10 мм;
• наружный диаметр — 22 мм;
• ширину — 6 мм.

Если маркировка отсутствует, после измерения необходимо дополнительно определить конструкцию подшипника.

Подробнее: «Как измерить подшипник и подобрать аналог».

Применение подшипника 1006900

Подшипник 1006900 используется в компактных вращающихся узлах, где требуется радиально-упорная схема восприятия нагрузки и посадочный размер 10×22×6 мм.

Точное применение необходимо определять по документации оборудования. Номер подшипника сам по себе не позволяет корректно привязать его ко всем станкам, насосам, редукторам или другим механизмам.

Для общего понимания назначения различных конструкций используйте материал «Применяемость подшипников».

Купить подшипник 1006900

Компания «Первый Подшипник Групп» поставляет подшипник 1006900 размером 10×22×6 мм для промышленных предприятий, производств, ремонтных организаций и отделов снабжения.

Для расчёта стоимости укажите обозначение 1006900, необходимое количество, требования к производителю, классу точности и документации. При необходимости можно подобрать импортное исполнение по размерам и техническим характеристикам.

ГОСТы для подшипника 1006900

При подборе, расшифровке и установке подшипника 1006900 полезны профильные нормативные документы:

• ГОСТ 831-75 — шариковые радиально-упорные однорядные подшипники — размерная номенклатура и конструктивные исполнения радиально-упорных подшипников.
• ГОСТ 520-2011 — подшипники качения. Общие технические условия — требования к точности, контролю, маркировке и качеству подшипников.
• ГОСТ 3189-2024 — система условных обозначений подшипников — используется при расшифровке основного номера и дополнительных индексов.
• ГОСТ 3325-85 — посадки под подшипники — требования к посадочным поверхностям валов и корпусов.

Похожие и соседние подшипники

• Подшипник 1006099 — предыдущий типоразмер 9×20×6 мм.
• Все шариковые радиально-упорные подшипники.

Важно: соседние типоразмеры и импортные позиции приведены для поиска и сравнения. Взаимозаменяемость необходимо подтверждать по размерам, углу контакта, точности и конструктивному исполнению.
